但是项目经理不认可，认为我少算了，在砌墙、线路材料、飘窗回填上需要再增加1300元！
本帖最后由 XPLWJ 于 2020-2-2 20:29 编辑
现代简约而不简单—北固湾智能小家漫漫成长记（补美容胶）
点击: 1411898 回复: 1964 家庭装修
151楼
XPLWJ
20-02-02 20:21
对于增项中的没有疑问我进行了汇总和说明，发给设计师，让他审核一下，如果没有问题，我准备过年前支付！设计师认同了我的说明，告诉我合理！本来我可以就这样计算了，因为我一直是和设计师谈的合同细节以及价格！
但是项目经理不认可，认为我少算了，在砌墙、线路材料、飘窗回填上需要再增加1300元！
本帖最后由 XPLWJ 于 2020-2-2 20:29 编辑
但是项目经理不认可，认为我少算了，在砌墙、线路材料、飘窗回填上需要再增加1300元！
本帖最后由 XPLWJ 于 2020-2-2 20:29 编辑
152楼
XPLWJ
20-02-02 20:32
153楼
XPLWJ
20-02-02 20:34
154楼
XPLWJ
20-02-08 10:21
一楼电路图（插座+弱电）
一楼电路图（插座+弱电）
本帖最后由 XPLWJ 于 2020-2-13 17:27 编辑
一楼电路图（插座+弱电）
本帖最后由 XPLWJ 于 2020-2-13 17:27 编辑
155楼
XPLWJ
20-02-08 10:29
武汉加油！
为奋战在防疫一线的医务工作者加油！你们辛苦了！
作为普通人一名，在疫情关键期，最好的行动就是，响应号召：少出门，少聚集，勤洗手，勤通风！
利用这个机会，在家将水电施工图一一整理出来！
本帖最后由 XPLWJ 于 2020-2-8 10:33 编辑
为奋战在防疫一线的医务工作者加油！你们辛苦了！
作为普通人一名，在疫情关键期，最好的行动就是，响应号召：少出门，少聚集，勤洗手，勤通风！
利用这个机会，在家将水电施工图一一整理出来！
本帖最后由 XPLWJ 于 2020-2-8 10:33 编辑
156楼
卡洛尼曼
20-02-09 12:38
加油
157楼
XPLWJ
20-02-10 16:22
二楼电路图（插座+弱电）
二楼电路图（插座+弱电）
本帖最后由 XPLWJ 于 2020-2-15 10:48 编辑
二楼电路图（插座+弱电）
本帖最后由 XPLWJ 于 2020-2-15 10:48 编辑
158楼
XPLWJ
20-02-11 20:36
一楼水路图
一楼水路图
本帖最后由 XPLWJ 于 2020-2-13 17:29 编辑
一楼水路图
本帖最后由 XPLWJ 于 2020-2-13 17:29 编辑
159楼
XPLWJ
20-02-12 15:07
空开跳闸故障排除心得——开关电箱内的电线预留一定要长！
水电施工——不怕一万就怕万一！
在开关箱布线时，我一个有电气运行及自主装修经验的同事让我将开关电箱内的接线预留要有80cm以上！开始时电工不愿意，说是线太长了，不需要！在开关箱内也不好布置！
我后来告诉电工，电箱内的空开接线我自己负责，只要给我预留80cm的线就可以了！
同事说预留80cm的接线，主要的原因是这样如果开关箱内出来短路故障，线头烧坏了，需要将线截短，一般的电工布线，线的长度都是刚刚好的（这样一方面方便干活，同时又节省了线的长度）。这时原来的线就不够长了，需要接一段，容易发热，且在这个开关箱内到处是带电部位的地方有接线头，危险性很大！
今天在老爸家的经历亲身验证了——开关电箱内的电线预留一定要长！
老爸反应说有一个房间的空开（2P16A带漏电）老是跳闸！而且每次都是空开的漏电跳闸——即存在接地情况（老爸家的电路布置是每一个房间一路，而目前装修公司布线是将插座和照明分开）。
昨晚又跳闸了，空开怎么复位都不能推上去！我不得不出面排除故障！
一般接地故障时，应该是某一个用户一用就跳闸！这就很容易查明原因！但是老爸家不是，每次都是在正常使用中跳闸，昨晚更是在睡觉后中跳闸了！
正常情况下，一般线路在墙体内部分没有接头，不可能接地！所以只有照明和插座存在接地的可能！据老爸讲一般跳闸的时候，经常是灯不开着！因此我怀疑是插座有问题！可能是插座长时间使用后内部发热造成接地跳闸！
为了查出原因，我对房间内的所有插座进行了排查，今天不用这个插座，仍然跳闸！明天不用哪个插座，仍然跳闸！完全没有规律！
这时我想到了万能的网络，在百度中进行了查询！附学习内容：
家庭都装有漏电开关，时常发生跳闸现象，如果一天跳几次，找不到原因，就让人实在很烦恼!有的是属漏电引起的正常跳闸，有的并非是漏电引起的跳闸。为什么会频繁跳闸？主要有以下几种原因：
1、 安装不良：各个桩头引线未接牢固，长时间松动，会引起桩头发热、氧化，烧坏导线外绝缘，并发出火花和焦味，造成线路欠压，空气开关动作。
2 、漏电开关与负载不匹配：家庭的实际用电负载大于线路上低压断路器额定电流。一般发生在新安装或新增使的空调、电热水器等大功率家用电器后。必须更换匹配的空气开关。
3、 电器或线路漏电、短路：使用的电器漏电时，只要拔掉有漏电故障电器的插头，再重新合上低压断路器便可以送电。如果发现线路漏电或短路，必须请电工来处理解决。低压断路器跳开后，首先把所有分路断开，再分别逐一合上送电。当某一路合上后，低压断路器送不上电，就是该分路有故障，应断开这一路，合上其他分路送电。查出故障分路的问题后，经修复后再送电。
4 、电源进线电压过高：这是非常危险的，一般发生在三相四线制供电的住宅楼。这时，一看线路是否两根线都带电；二看左右邻居是否也跳闸；三用万用表测量进线电压。千万不可强行合上低压断路器，否则轻则烧坏电器，重则引发火灾。
5、 漏电断路器质量有问题：检查漏电断路器的质量。一是对漏电脱扣器检查，一般用试验按钮来检验，在按试验按钮时，因I1分流，使I1和I2不相等，即相量和不为零，因此，漏电断路器应动作，要求跳闸灵敏；二是检查漏电断路器在空载状态下能否合闸，如果不能合闸，则此漏电断路器有故障，不能使用，应该更换（不提倡自行修理）
6 、漏电断路器接线错误：检查是否把某一用电设备的相线接到漏电断路器的前面，使部分负荷没有通过漏电断路器，这样使漏电断路器N线电流大于相线电流，使其跳闸，甚至合不上闸。
7、 用电设备漏电：此时，设备金属外壳带电，可用测电笔检验，找出故障。
8、 插座上N线、PE线接反：如果接反，会形成零序电流，引起漏电断路器动作。
9、 照明回路某灯具的N线取自插座回路：现代住宅已是多回路供电，照明和插座分开供电，照明回路用断路器控制，插座用漏电断路器控制。若照明回路个别白炽灯灯具的N线取自插座回路，则此接线形成了零序电流，引起漏电断路器动作。检查时可切断插座电源（相线和N线同时切断），如果某盏白炽灯灯不亮（经检查相线有电且相线、中性线间无电压），可确定灯的N线取自插座回路，在此位置查找到中性线接入点，重新接线，便可解决问题。
10 、线路受潮引起漏电而跳闸：检查厨房、卫生间线路中的接线盒。打开受潮的接线盒，里面的街头湿漉漉的，有水珠覆这，个别的管口还滴水，这是上层的防水层损坏，水渗入电气管线所致。此时应打开所有与之关联的接线盒、开关盒，做自然排水、自然干燥处理，并把所有接头的绝缘重新包扎，线路自然干燥1~2天，便可解决漏电问题（同时处理好上层防水层漏水），回复正常供电。对于新建建筑物，由于还没完全干燥，线路更容易受潮，应检查所有房间。
上述原因找到并消除后，如果家用漏电开关（漏电保护器与低压断路器组装在一起，同时具有过载、短路保护功能，仍不能合上送电，请检查保护器的进、出线桩头和进线电压，如果都没有问题，再分别断开各组出线，检查是否有内部线路故障，如果各组出线也没有问题，还是仍然送不上电，就要换一个新的漏电开关了。
根据老爸家的情况，我排除了原因2、3、4、6、8、9，那就只有空开（安装和本身质量）有问题、线路中存在接地2种情况！后者的查找对于老爸家没有规律跳闸的情况是非常难找的，对于电气知识只懂个皮毛的我是搞不定的！因此我就先从容易的下手——检查开关情况！
拆除开关箱面板后（注意先将总开拉开，防止触电），我对接线进行了检查，比较紧，没有松动情况！
将空开的下桩头拆除（不带负载），将总开关推上去（送电），原来跳闸的空开仍然出现了跳闸，并且无法复位的情况！
终于找到原因了！
老爸家中某空开跳闸的原因是空开本身故障！但是，我还得解决问题！
我发现开关箱内（下排）有一个备用的空开，准备先用这个空开！但是，接线预留的太短了，够不着！
出门买一个新的！但是如今疫情漫延的时刻，最好不要出门！
经过向有经验的同事咨询后，我临时将此房间的接线和旁边的一个空开的房间接线并联，共用一个空开！好了！不过这只是临时方案，疫情结束，还是要尽快将故障的空开换掉！
这个亲身的经历，让我对同事关于开关箱内接线预留尽量长的建议有了更深的认识！
水电施工不怕一万就怕万一！
本帖最后由 XPLWJ 于 2020-2-12 15:10 编辑
水电施工——不怕一万就怕万一！
在开关箱布线时，我一个有电气运行及自主装修经验的同事让我将开关电箱内的接线预留要有80cm以上！开始时电工不愿意，说是线太长了，不需要！在开关箱内也不好布置！
我后来告诉电工，电箱内的空开接线我自己负责，只要给我预留80cm的线就可以了！
同事说预留80cm的接线，主要的原因是这样如果开关箱内出来短路故障，线头烧坏了，需要将线截短，一般的电工布线，线的长度都是刚刚好的（这样一方面方便干活，同时又节省了线的长度）。这时原来的线就不够长了，需要接一段，容易发热，且在这个开关箱内到处是带电部位的地方有接线头，危险性很大！
今天在老爸家的经历亲身验证了——开关电箱内的电线预留一定要长！
老爸反应说有一个房间的空开（2P16A带漏电）老是跳闸！而且每次都是空开的漏电跳闸——即存在接地情况（老爸家的电路布置是每一个房间一路，而目前装修公司布线是将插座和照明分开）。
昨晚又跳闸了，空开怎么复位都不能推上去！我不得不出面排除故障！
一般接地故障时，应该是某一个用户一用就跳闸！这就很容易查明原因！但是老爸家不是，每次都是在正常使用中跳闸，昨晚更是在睡觉后中跳闸了！
正常情况下，一般线路在墙体内部分没有接头，不可能接地！所以只有照明和插座存在接地的可能！据老爸讲一般跳闸的时候，经常是灯不开着！因此我怀疑是插座有问题！可能是插座长时间使用后内部发热造成接地跳闸！
为了查出原因，我对房间内的所有插座进行了排查，今天不用这个插座，仍然跳闸！明天不用哪个插座，仍然跳闸！完全没有规律！
这时我想到了万能的网络，在百度中进行了查询！附学习内容：
家庭都装有漏电开关，时常发生跳闸现象，如果一天跳几次，找不到原因，就让人实在很烦恼!有的是属漏电引起的正常跳闸，有的并非是漏电引起的跳闸。为什么会频繁跳闸？主要有以下几种原因：
1、 安装不良：各个桩头引线未接牢固，长时间松动，会引起桩头发热、氧化，烧坏导线外绝缘，并发出火花和焦味，造成线路欠压，空气开关动作。
2 、漏电开关与负载不匹配：家庭的实际用电负载大于线路上低压断路器额定电流。一般发生在新安装或新增使的空调、电热水器等大功率家用电器后。必须更换匹配的空气开关。
3、 电器或线路漏电、短路：使用的电器漏电时，只要拔掉有漏电故障电器的插头，再重新合上低压断路器便可以送电。如果发现线路漏电或短路，必须请电工来处理解决。低压断路器跳开后，首先把所有分路断开，再分别逐一合上送电。当某一路合上后，低压断路器送不上电，就是该分路有故障，应断开这一路，合上其他分路送电。查出故障分路的问题后，经修复后再送电。
4 、电源进线电压过高：这是非常危险的，一般发生在三相四线制供电的住宅楼。这时，一看线路是否两根线都带电；二看左右邻居是否也跳闸；三用万用表测量进线电压。千万不可强行合上低压断路器，否则轻则烧坏电器，重则引发火灾。
5、 漏电断路器质量有问题：检查漏电断路器的质量。一是对漏电脱扣器检查，一般用试验按钮来检验，在按试验按钮时，因I1分流，使I1和I2不相等，即相量和不为零，因此，漏电断路器应动作，要求跳闸灵敏；二是检查漏电断路器在空载状态下能否合闸，如果不能合闸，则此漏电断路器有故障，不能使用，应该更换（不提倡自行修理）
6 、漏电断路器接线错误：检查是否把某一用电设备的相线接到漏电断路器的前面，使部分负荷没有通过漏电断路器，这样使漏电断路器N线电流大于相线电流，使其跳闸，甚至合不上闸。
7、 用电设备漏电：此时，设备金属外壳带电，可用测电笔检验，找出故障。
8、 插座上N线、PE线接反：如果接反，会形成零序电流，引起漏电断路器动作。
9、 照明回路某灯具的N线取自插座回路：现代住宅已是多回路供电，照明和插座分开供电，照明回路用断路器控制，插座用漏电断路器控制。若照明回路个别白炽灯灯具的N线取自插座回路，则此接线形成了零序电流，引起漏电断路器动作。检查时可切断插座电源（相线和N线同时切断），如果某盏白炽灯灯不亮（经检查相线有电且相线、中性线间无电压），可确定灯的N线取自插座回路，在此位置查找到中性线接入点，重新接线，便可解决问题。
10 、线路受潮引起漏电而跳闸：检查厨房、卫生间线路中的接线盒。打开受潮的接线盒，里面的街头湿漉漉的，有水珠覆这，个别的管口还滴水，这是上层的防水层损坏，水渗入电气管线所致。此时应打开所有与之关联的接线盒、开关盒，做自然排水、自然干燥处理，并把所有接头的绝缘重新包扎，线路自然干燥1~2天，便可解决漏电问题（同时处理好上层防水层漏水），回复正常供电。对于新建建筑物，由于还没完全干燥，线路更容易受潮，应检查所有房间。
上述原因找到并消除后，如果家用漏电开关（漏电保护器与低压断路器组装在一起，同时具有过载、短路保护功能，仍不能合上送电，请检查保护器的进、出线桩头和进线电压，如果都没有问题，再分别断开各组出线，检查是否有内部线路故障，如果各组出线也没有问题，还是仍然送不上电，就要换一个新的漏电开关了。
根据老爸家的情况，我排除了原因2、3、4、6、8、9，那就只有空开（安装和本身质量）有问题、线路中存在接地2种情况！后者的查找对于老爸家没有规律跳闸的情况是非常难找的，对于电气知识只懂个皮毛的我是搞不定的！因此我就先从容易的下手——检查开关情况！
拆除开关箱面板后（注意先将总开拉开，防止触电），我对接线进行了检查，比较紧，没有松动情况！
将空开的下桩头拆除（不带负载），将总开关推上去（送电），原来跳闸的空开仍然出现了跳闸，并且无法复位的情况！
终于找到原因了！
老爸家中某空开跳闸的原因是空开本身故障！但是，我还得解决问题！我发现开关箱内（下排）有一个备用的空开，准备先用这个空开！但是，接线预留的太短了，够不着！
出门买一个新的！但是如今疫情漫延的时刻，最好不要出门！
经过向有经验的同事咨询后，我临时将此房间的接线和旁边的一个空开的房间接线并联，共用一个空开！好了！不过这只是临时方案，疫情结束，还是要尽快将故障的空开换掉！
这个亲身的经历，让我对同事关于开关箱内接线预留尽量长的建议有了更深的认识！
水电施工不怕一万就怕万一！
本帖最后由 XPLWJ 于 2020-2-12 15:10 编辑
160楼
卓美软装
20-02-13 13:45
161楼
XPLWJ
20-02-13 21:49
二楼水路图
二楼水路图
本帖最后由 XPLWJ 于 2020-2-13 21:49 编辑
二楼水路图
本帖最后由 XPLWJ 于 2020-2-13 21:49 编辑
162楼
卓美软装
20-02-14 15:07
加油
163楼
卓美软装
20-02-14 15:17
164楼
XPLWJ
20-02-15 11:12
一楼电路图（照明）
一楼电路图（照明）
一楼电路图（照明）
165楼
XPLWJ
20-02-16 22:12

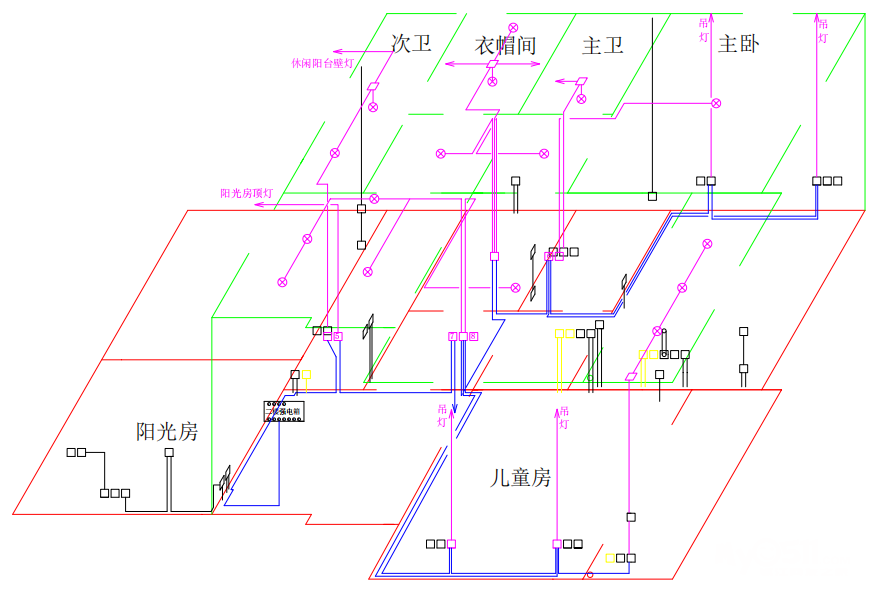

二楼电路图（照明）
二楼电路图（照明）
二楼电路图（照明）
