这样美貌的浴室柜就只能离我而去了……
以上图片皆自下载，不过估计也没人找我追究侵权吧

孔雀城的房子卫生间是下沉式的，所以做起来造价比较高，我的pe管改下水和陶粒回填就花了五六千。好像这样的叫做同层排水，比较高大上，黄总还给我放了段视频介绍了下，现在已经完全记不得视频的内容了

另外百度了下同层排水的含义及好处
相对于传统的隔层排水处理方式，同层排水方案最根本的理念改变是通过本层内的管道合理布局，彻底摆脱了相邻楼层间的束缚，避免了由于排水横管侵占下层空间而造成的一系列麻烦和隐患，包括产权不明晰、噪音干扰、渗漏隐患、空间局限等，同时采用壁挂式卫生器具，地面上不再有任何卫生死角，清洁打扫变得格外方便。同层排水是卫生间【此处为站外链接，请谨慎打开】中的一个新颖技术，排水管道在本层内敷设，采用了一个共用的水封管配件代替诸多的P弯、S弯，整体结构合理，所以不易发生堵塞，而且容易清理、疏通，用户可以根据自己的爱好和意愿，个性化的布置卫生间洁具的位置。
其优点是：1、房屋产权明晰：卫生间排水管路系统布置在本层（套）业主家中，管道检修可在本（家中）内进行，不干扰下层住户。2、卫生器具的布置不受限制：因为楼板上没有卫生器具的排水管道预留孔，用户可自由布置卫生器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高了房屋的品位。3、排水噪音小：排水管布置在楼板上，被回填垫层覆盖后有较好的隔音效果，从而排水噪音大大减小。4、渗漏水机率小：卫生间楼板不被卫生器具管道穿越，减小了渗漏水的机率，也能有效地防止疾病的传播。5、不需要旧式P弯或S弯：由“座便接入器”“多功能地漏”和“多功能顺水三通”接入，取代了传统下排水方式中各个卫生器具设置的P弯或S弯。由旧式P弯和S弯产生而其自身无法克服的弊端，我们的同层安装排水方式可以全部解决。

陶粒回填
【此处为站外链接，请谨慎打开】是一种人造轻骨料(轻集料)，外壳坚硬，表面有一层隔水保气的釉层，内部具有微多孔陶质粒状物。它具有良好的物理、化学和水力特性，比表面积大、孔隙率高、吸附截污能力强。其表面多大孔、多棱角，粗糙。正因为【此处为站外链接，请谨慎打开】具备这些特点，所以在下沉式地下室的回填中经常被采用：
一、是重量轻：采用下沉式设计的卫生间其厚度一般为400mm～450mm；如果材料重量较大，将会导致楼板出现裂缝，对防水不利。采用【此处为站外链接，请谨慎打开】正是充分利用了其质轻的特点。
二、吸潮：陶粒内部具有微多孔陶质粒状物，可以达到吸潮的作用，这对卫生间这种环境而言无疑有益的。
三、便于维修：因为易挖掘，所以维修时较用其它材料填充的方便施工。
四、此外，陶粒的吸附截污能力强、良好的物理、化学和水力特性等其它特点均是卫生间这种特定环境所适合的填充材料

　　工艺说明：（砖模+常规陶粒回填约30CM+植筋+单层双向钢筋+混凝土找平厚度10CM)
　　合理工期：2天（太快做不好）
　　陶粒用量说明：
　　1平方回填面积用量2包
　　

　　下沉式卫生间标准回填工艺：

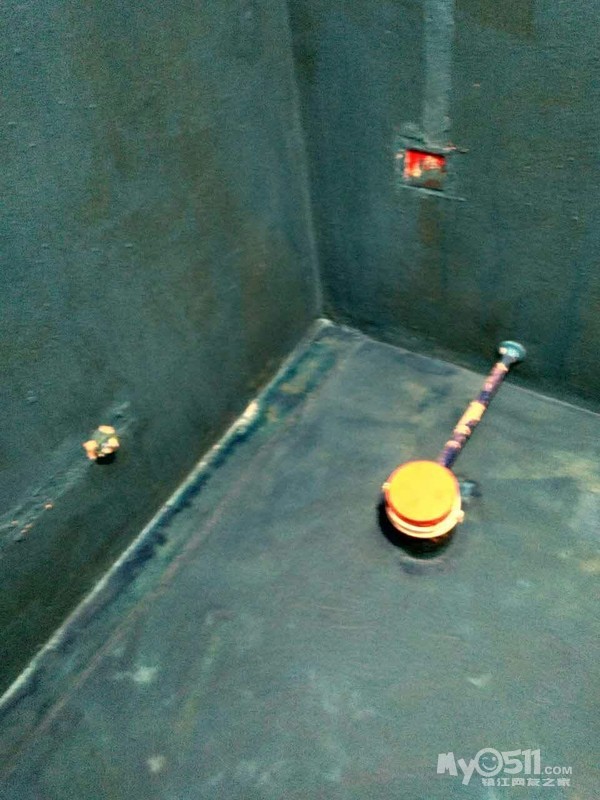

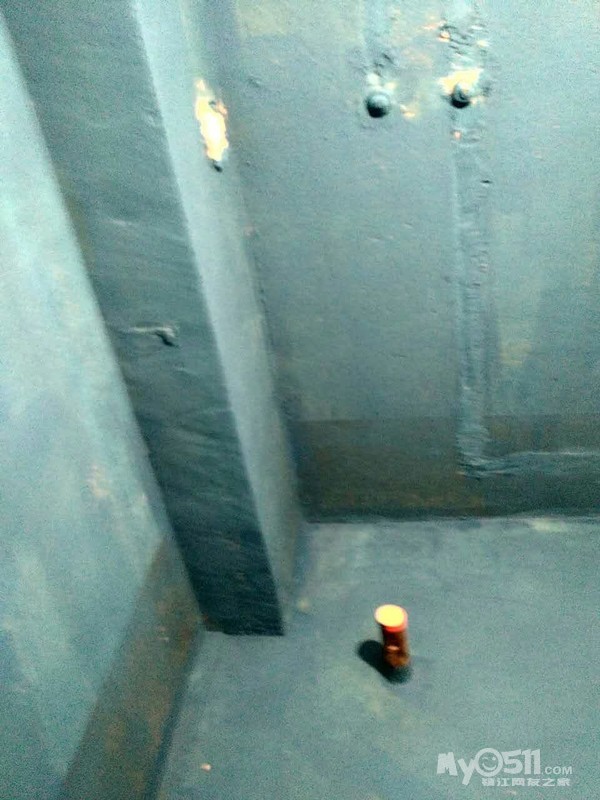

　　步骤1：做两遍防水涂料，这两遍防水（防水要做2次，下面一次，上面一次，每次刷2遍）
　　一定要连墙体一起做，墙体做的高度要高出沉箱上沿40厘米以上。保证上层渗的水不会往周边扩，只能往地漏排出。
　　步骤2：红砖或混凝土做隔断架空，把沉箱分成若干个400*400左右的格子。这一步很多人都不去做，其实这是相当重要的一个步骤，有了这样一个承重的隔断，上面的混凝土就不会往下坠了。否则2-3年之后卫生间地面下沉开裂漏水，下沉1毫米即可撕开以前的防水层，漏水悲剧从此发生（此案例现在不胜枚举）！
　　步骤3：填陶粒或煤灰渣(宜选用轻质但不吸水材料，杜绝吸水材料加气砖轻质砖等)。把防潮陶粒与格子里面填，不用压得太紧，自然一点，因为它是不承重的，只起隔音、填充作用。
　　步骤4：布钢筋（最佳方案--采用地圈梁上植筋工艺）。在格子上方布上一层由直径8-10毫米钢筋组成的300mm*300mm钢筋网，以保证混凝土层的牢固和受力均匀。
　　步骤5：捣制混凝土层，加振动泵施工，10CM厚度的C30细石混凝土找平。此层要做泻水坡，做两遍防水涂料，连墙体一起做，防水层干了之后，要刷一遍素水泥浆保护它，以免铺地砖和贴瓷片时刮伤。保护层干了之后才能上人和做下一步的瓷砖铺贴工作。
　　

　　下沉式卫生间优点：
1.便于卫生间的排水布置，在本层作业，不涉及楼下。
2.降低卫生间噪音。
3.顶面平整，没有排水管道。
　　

　　下沉式卫生间缺点：
　　1.防水处理比较麻烦。
2.有漏水的隐患，维修比较麻烦，若不采用钢筋植筋+混凝土现浇工艺，采用简单的砂浆回填找平，时间长了会逐渐下沉，上面的砂浆层、防水层就会有裂缝，1MM大小的缝隙足够漏水了，水会漏下来到回填的区域。因为下面又有防水层，水漏不出去，结果就积在回填层，时间长了，整个回填层就充满了水。结果随着时间推移，下面的防水沉也会漏，大量的积水就泉涌而出了。
　　目前相对优化的解决方案：
　　那就是必须在下沉的地面做好防水之后要把地面做成斜面，下水管处做成最低，然后在下水管紧挨下沉地面处开口，用不锈钢网包扎，外铺鹅卵石导水，然后再用陶粒等轻质回填材料覆盖，如果卫生间面积较大，还要接导流管，后面的工艺就与上述施工方案相同。这种工艺的优点就是既使发生渗漏，进入下沉区的水会从下水道流出去，不会发生淤积。

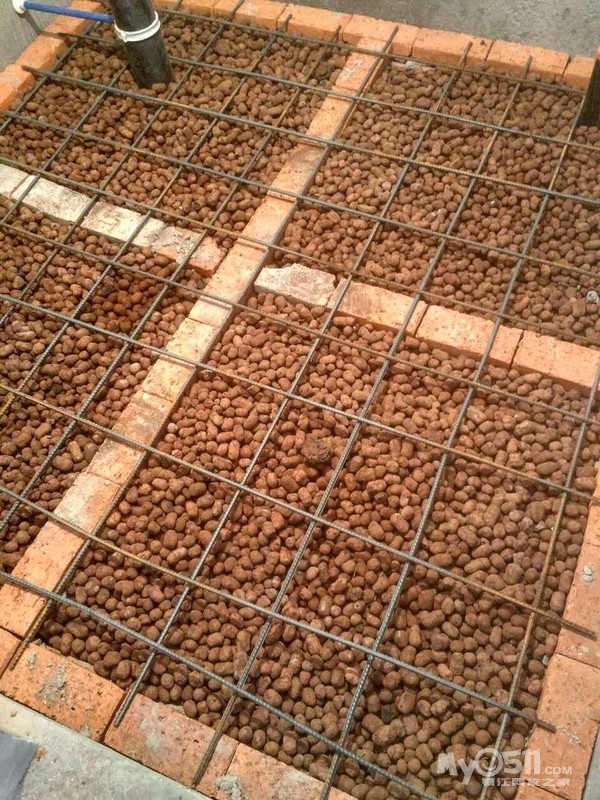

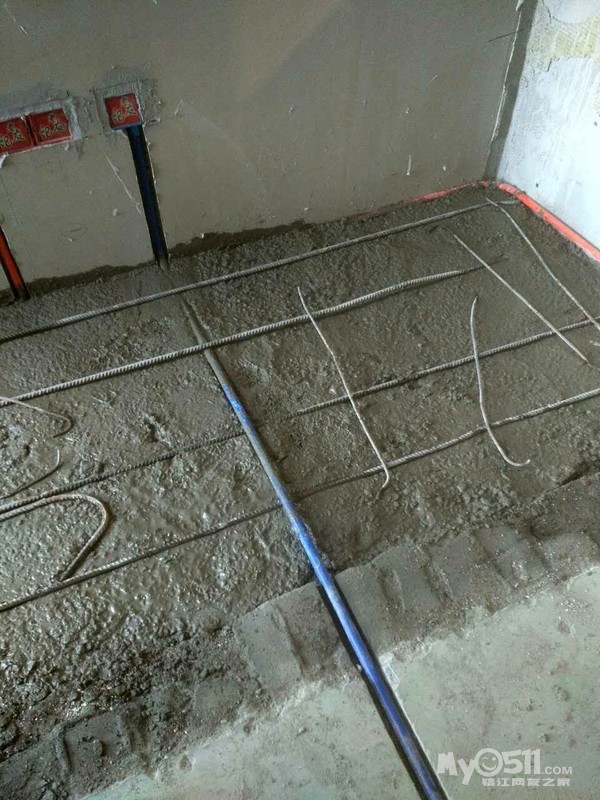

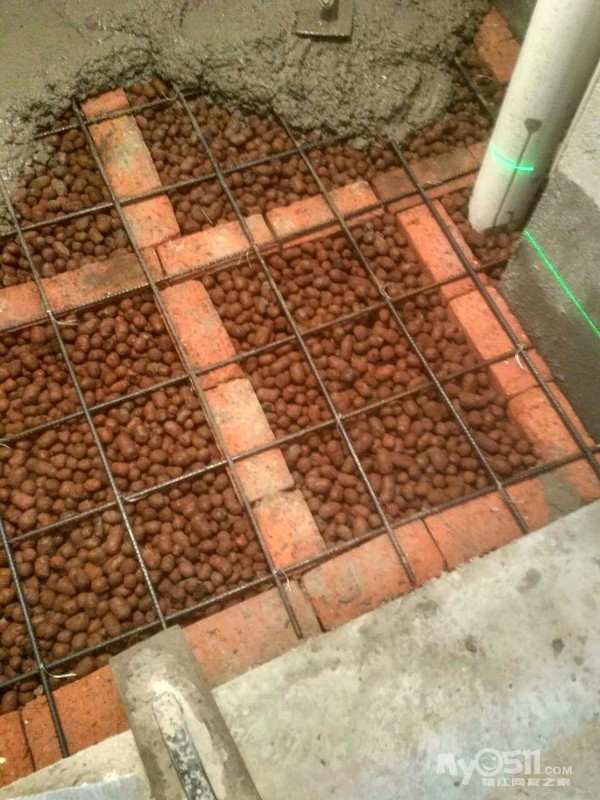

下面放几张瓦工师傅拍给我的施工图，我当时不在

感觉师傅手艺还是不错的

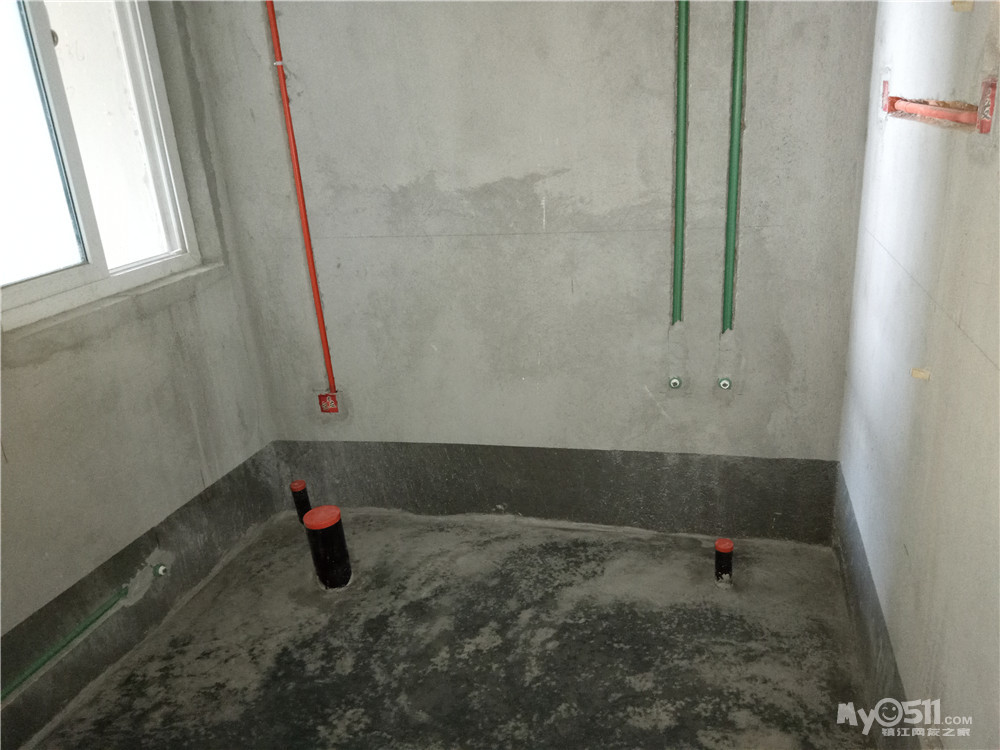

改造基本完成，看到那个突出的排水管真是伤心啊，算了，好好挑挑落地式的浴室柜吧
