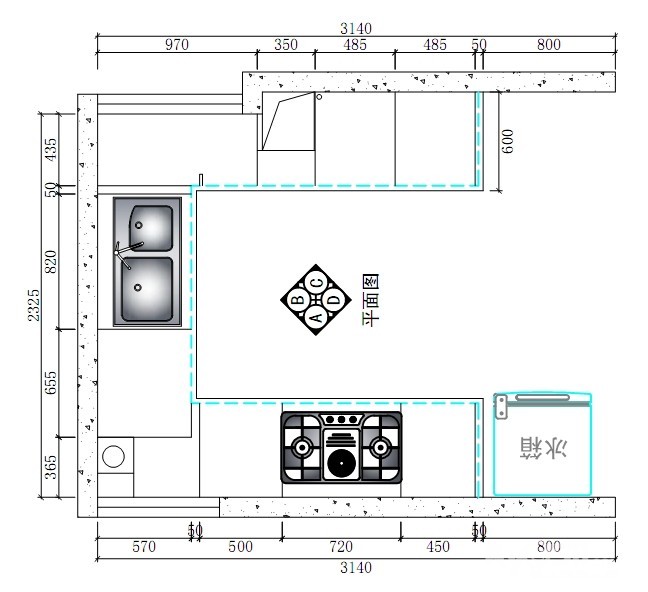

厨房布置图，原来图中左侧是阳台，敲通之后厨房大了很多，不做橱柜浪费空间，做橱柜浪费米，接近6米橱柜，幸亏当时没定动辄两三千一米的

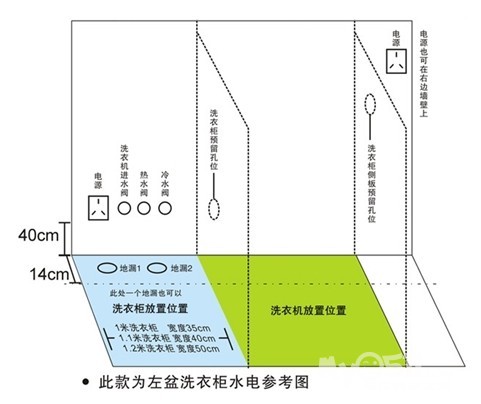

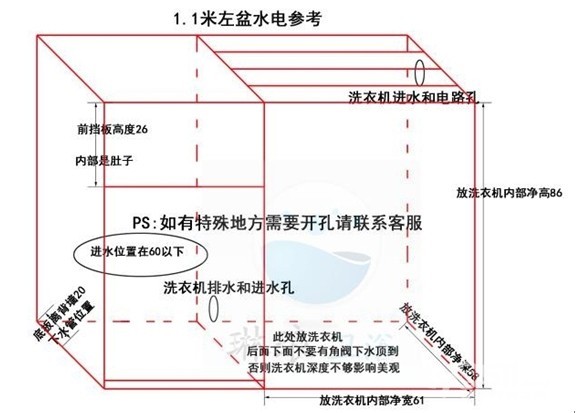

临时从淘宝找的一体式洗衣柜水电图，其实都差不多，只要注意是左盆还是右盆就OK了；
柜内最好预留个小厨宝电源的插座，柜外再留个开关控制这个插座（否则需在柜内操作不方便），如果洗衣机电源放在下面最好也这样控制

还没有呢，估计过了端午节开工了，谢谢你的提醒，关于开关我看了一个帖子，http://bbs.my0511.com/f95b-t4345074z还是蛮受用的
本帖最后由 zlz@sj2010 于 14-5-21 21:05 编辑

凤铝799是推拉窗，中空大了以后可能会影响安装纱窗

学习了一个，热水管要包保温管····我问了下，说是水电结束以后包·····

热水管隔热，下水管隔音，强弱电交叉防干扰；
至于到底能起多大作用没有定论，但我觉得做了总比不做好，至少不会有反作用，就算是心里作用也好！

你家下水管包了么····

没有，打算学习“静的小屋”，自己动手丰衣足食！！
看看静的小屋的作品

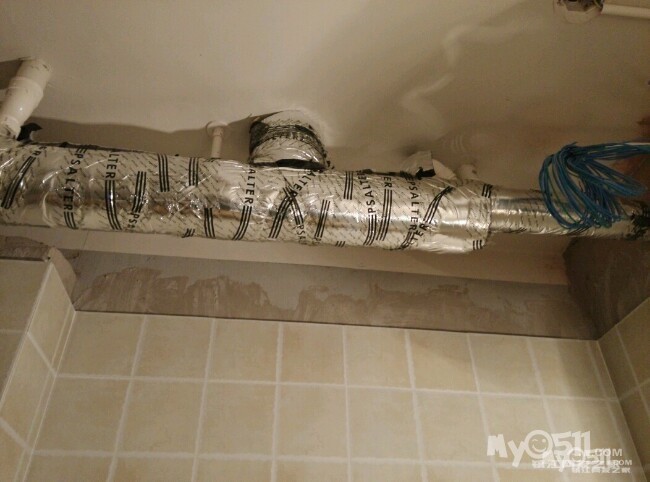

逛了这么久的家装版，这是我看到的做的最用心的下水管包隔音棉
本帖最后由 流浪人在漂泊 于 14-5-23 00:58 编辑

再贴两张个人感觉比较做工考究的图片

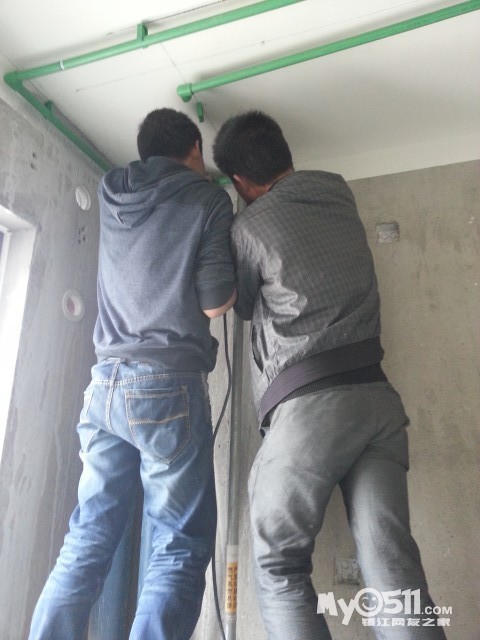

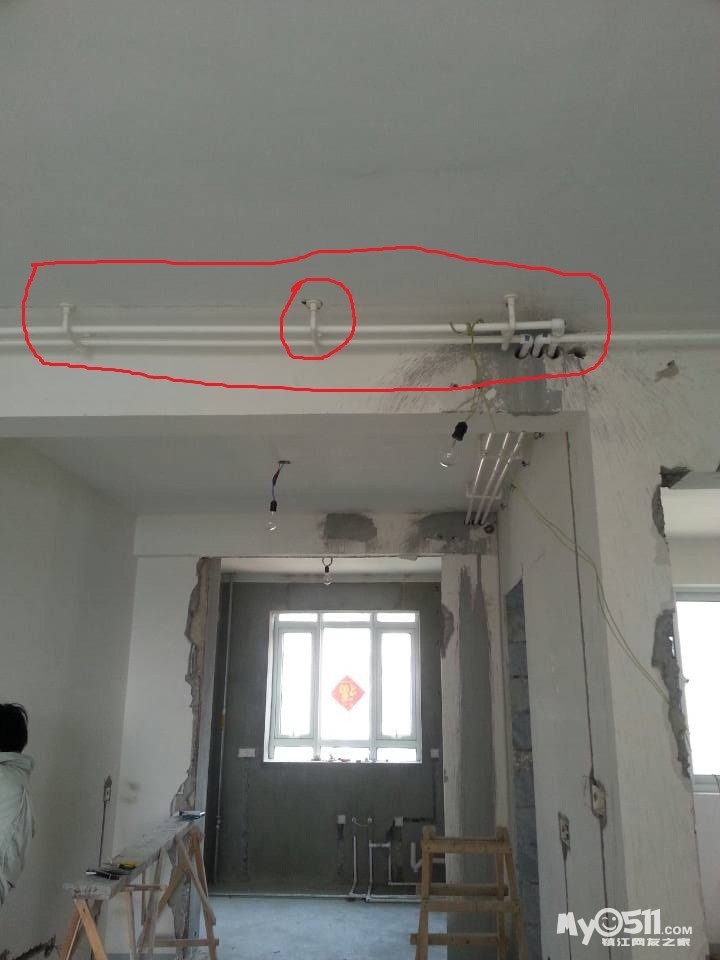

水管走顶，卡槽固定，间隔一定距离；

水管走顶，不靠墙
本帖最后由 流浪人在漂泊 于 14-5-23 00:55 编辑

水电验收
　1、强弱电线管平行距离必须分开30公分以上，线管交叉无干扰，强弱电暗盒之间可紧靠，但不允许同盒。线槽应横平竖直(吊顶除外)。(验收标准)
　　2、暗线敷设必须配管，顶面铺暗管用黄腊管,强弱电不能穿入同一根管内。强电穿线面积控制在线管面积的40%以内。(验收标准)
　　3、电线管内不得有接头，在水电完工后，所有开关、插座的明露线头必须用绝缘胶布包好，以免发生触电危险。(作业规范)
　　4、安装电源插座时，应左零右相(火)，上方为地线。火线进开关，零线进灯头。(验收标准)
　　5、同一室内的电源、电话、电视等插座面板应在同一水平标高上，高差应小于5mm。
　　6、卫生间插座应为防溅型。(验收标准)
　　7、电源插座距地面一般为300mm，开关距地面一般为1400mm，如有特殊需求则按特殊情况处理(如壁挂式空调插座)。(验收标准，作业规范)
　　8、照明用电线为1.5BV，插座/空调挂机用线为2.5BV，接地用线为2.5BVR，空调柜机及特大功率用线为4BV。空调及大功率电器应单独走一路。(验收标准)
　　9、煤气管(天然气管)，必须走明管，不能封死，如需移管必须由燃气公司进行操作。(验收标准，作业规范)　　
10、电线管、热水管、煤气管相互间应保持一定距离，不得紧靠。(作业规范)
　　11、冷热水管应左热右冷，热熔连接PPR进水管可走地，丝口连接进水管必须走顶面。(验收标准)
　　12、经通水试压(0.8MP试压,半小时压降不大于0.05MP)，所有管道、阀门、接头应无渗水、漏水现象。(验收标准)
　　13、施工垃圾要当天袋装并放于指定堆放点，水电工序完成后需清理现场。(作业规范)
　　14、水电完工后向业主提供管线照片--提供(刻录光盘)。(作业规范)
　　1、水路验收：水改完毕，用软管连接已改造冷热水管，保证是整个室内管道的冷热水管同时打压;安装好打压器，打压器充满水，管内空气放掉，使整个回路里面全是水;关闭水表及外面闸阀(一定要做好保护)。然后开始打压，实验值为工作压力的1。5倍，30分钟不渗不漏，掉压不超过0。05MP为合格
　　2、强电验收：采用500V绝缘电阻表测试各回路绝缘电阻值，同时可考验所用电线质量，不达标的电线可能会被击穿;
　　3、弱电采用专用工具测试：专用网络测试工具测试网络8芯信号是否畅通;载波器铜轴电缆测试工具，万用表等完全测试合格后再进行下一步施工工作。
　　4、切记水电改造完毕 一定要验收，等到其他项目施工完毕再发现问题已为时已晚。
本帖最后由 流浪人在漂泊 于 14-6-11 18:07 编辑

水电小结（逐步完善）

1、入户家用电是单相电（交流220V），单相可以是两根线（火线L和零线N）也可以是三根线（火线L、零线N和接地线PE），
对应的插座孔数也就有两孔和三孔之分（四孔是2+2两回路、五孔是2+3两回路）；
不是有些网友认为的两孔就两相三孔就三相；

2、面板开关原理图：

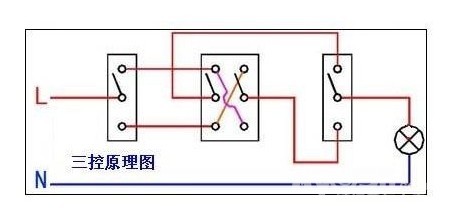

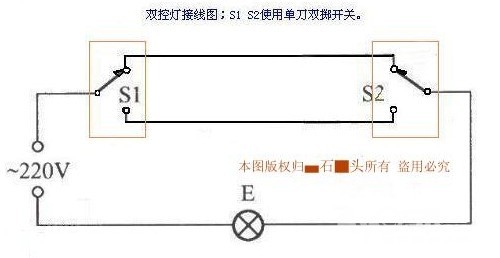

单控开关是单刀单刀单掷开关，双控开关是两个单刀双掷开关（实现两个地方控制），三控开关其中两个是单刀双掷开关一个是双刀双掷开关（实现三个地方控制），原理图如下：









本帖最后由 流浪人在漂泊 于 14-5-27 11:36 编辑

水电结束该瓦工进场了，下面两张瓦工施工图片个人认为还是比较考究的：
[attach]16047961[/attach]

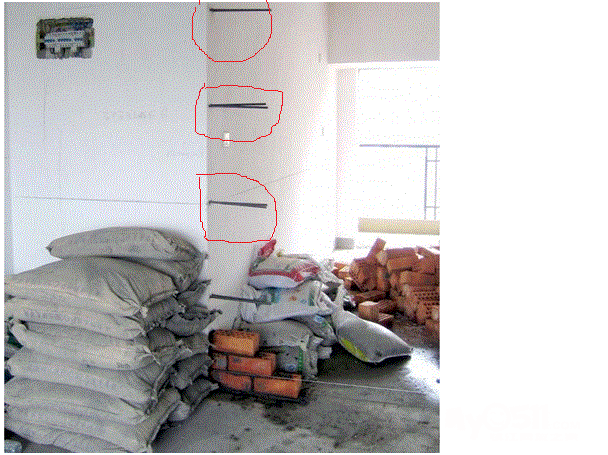

新旧墙体植入一头带膨胀螺丝的钢筋，膨胀螺丝的一头打到既有墙体内，另一头放在新砌的墙体中（注意是一头带膨胀螺丝的钢筋），作用防开裂；
[attach]16047962[/attach]

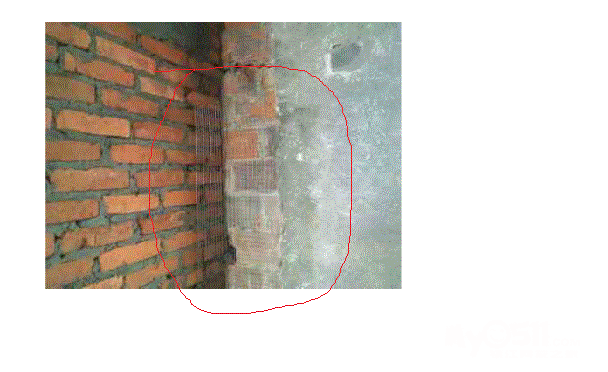

新旧墙面放钢丝网（也有放玻璃纤维网的，估计效果不及钢丝网），既有墙面粉刷层敲掉一点，固定上钢丝网，然后整体粉刷，作用还是防开裂；

至于能起到多大的作用不得而知，但个人认为做了总比不做好，起码不会有反作用；



又学了些关于砌墙的知识，虽然自己用不到了，贴出来给各位同学用：

1、粉刷好的墙体须浇水养护三天以上
2、砌砖前必须浇水湿润砖
3、新旧墙的连接砌墙的关键部分是新砌墙和房屋原有老墙防裂的连接工艺。标准做法是铲掉老墙靠近新墙处的石灰层，把老墙凿毛，并在老墙上打洞插入钢筋、或者膨胀螺丝、或者钢钉，在起新墙的时候连这些一起砌进去。如果不方便插入这些钢固件，那么千万记得把老墙表层凿毛后再砌新墙或者凿出一个凹槽后将新墙的红砖嵌在里面后砌。这样的做法能尽量减少新砖墙和老墙之间开裂的机会

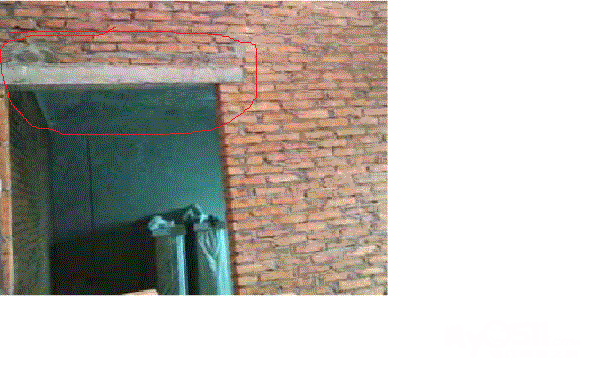

4、门洞过梁必须采取钢筋石子混凝土预制，厚度100mm，梁长度需超过门洞左右各100mm

5、新旧墙面接缝处，包括阴角必须用铁丝网加强防裂处理，两边宽度不得少于15cm，并固定牢固；


6、另外还看到要在旧墙体里面植筋

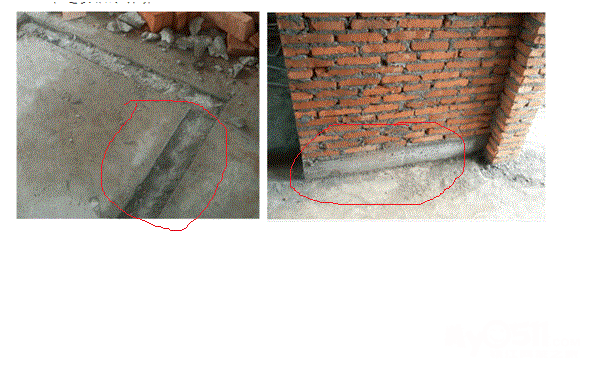

7、卫生间及厨房必须倒地梁（防水地梁）,用素混凝土倒制。倒地梁处必须打除原有的防水层，原有的水泥沙浆层.严禁在原有的防水层或沙浆层上直接倒水泥. 地梁的高度不得低于15CM,宽度按砖的宽,倒地梁前冲洗地面,用素水泥浆做结合处理,严禁直接用水泥沙浆倒



为什么编辑之前的两个图片没有了呢 ？
本帖最后由 流浪人在漂泊 于 14-6-3 08:59 编辑

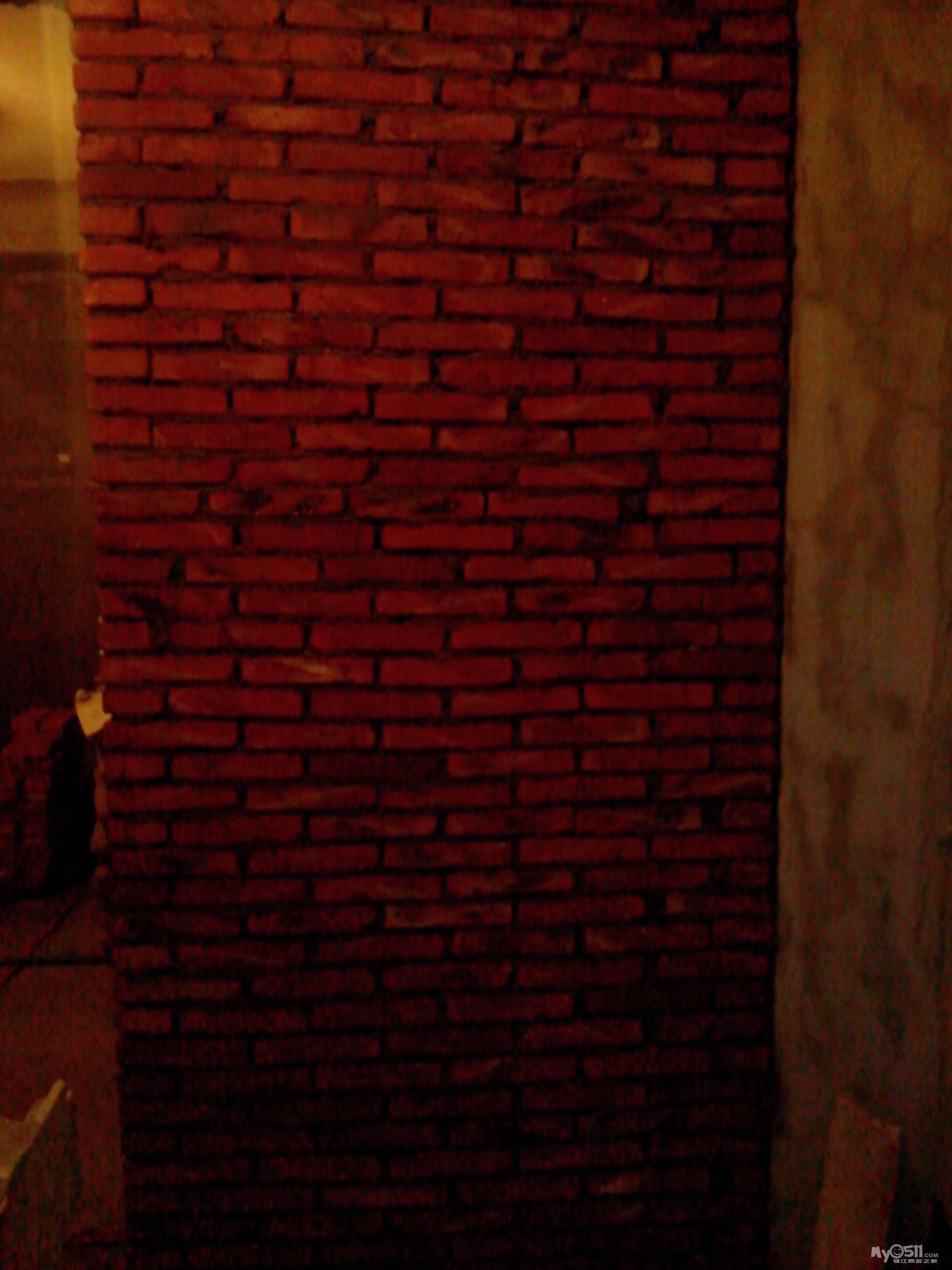

墙砌的蛮规整的
本帖最后由 流浪人在漂泊 于 14-5-29 18:38 编辑

这个是规范的施工

砌墙基本工艺
1. 浇湿地面、顶棚交界处、砖体，再开始
2. 砌砖
新旧墙体间要用拉接筋
砖要上下错接，接缝处的砂浆要饱满，不得出现透明缝，瞎缝，假缝，通缝
水平灰缝的砂浆饱满度不得小于90%
竖向灰缝的砂浆饱满度不得小于80%
3. 抹灰
新旧墙体间的处理——钢丝网
平整度、垂直度，阴阳角之间结合
不得有裂缝、脱层、空鼓等
4. 浇水护理：2-3天
新旧墙的连接
砌墙的关键部分是新砌墙和房屋原有老墙防裂的连接工艺。标准做法是铲掉老墙靠近新墙处的石灰层，把老墙凿毛，并在老墙上打洞插入钢筋、或者膨胀螺丝、或者钢钉，在起新墙的时候连这些一起砌进去。如果不方便插入这些钢固件，那么千万记得把老墙表层凿毛后再砌新墙或者凿出一个凹槽后将新墙的红砖嵌在里面后砌。这样的做法能尽量减少新砖墙和老墙之间开裂的机会。

意思大概和前面的两幅图片类似
