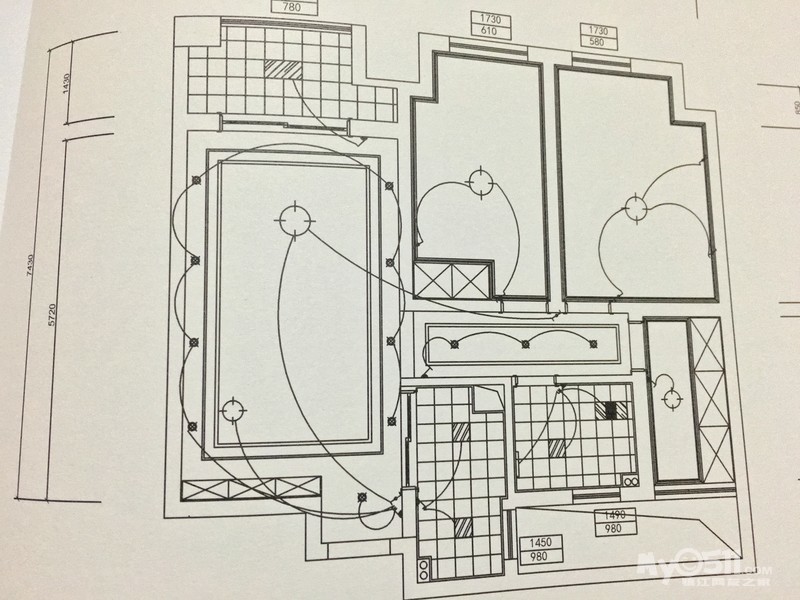

开关布置图

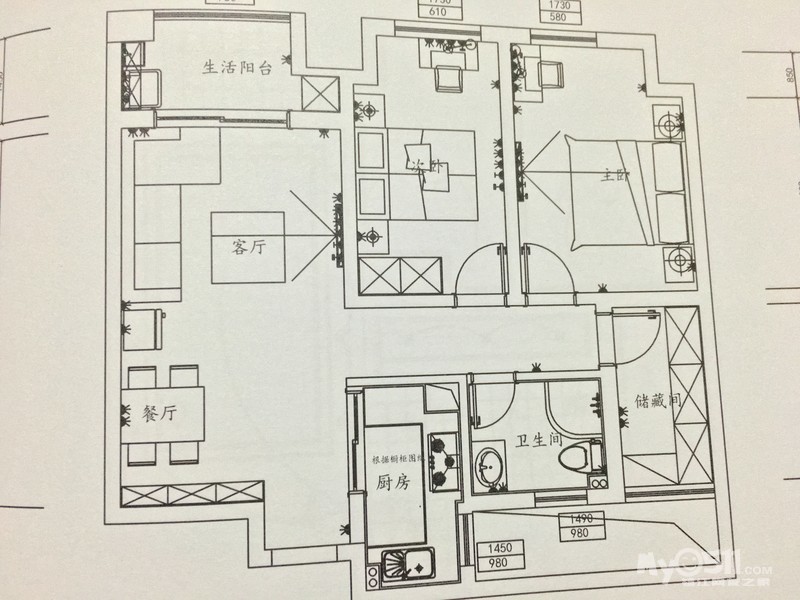

插座布置图（仅仅是参考，具体的位置、数量需要根据现场确定）


本帖最后由 猪你的鼻子没孔 于 16-4-24 15:00 编辑

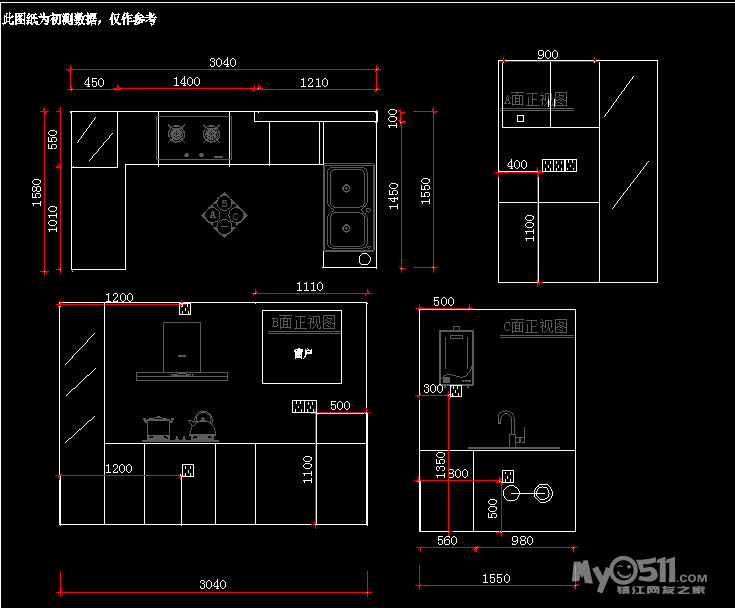

橱柜尺寸及插座图纸

水电的材料
镇江市区都用菊花牌电缆，伟星牌水管，我家小窝装修用的也是这个材料。坐等材料进场再上图。
本帖最后由 猪你的鼻子没孔 于 16-4-24 15:07 编辑

水电装修（水路注意事项） 　　一、厨房水路改造
厨房的水路改造主要包括水龙头和热水器，一般家庭都是厨房和卫生间共用一个热水器，所以在进行水路改造的时候一定要想好热水器安装的位置，这样才能确定冷热水管安装的位置，进行水路改造。
安装的时候要注意冷、热水上水管口高度一致，管口应该高出墙面两厘，冷热水管间距是15厘米，这个标准要严格执行。冷、热水管均为入墙做法，开槽时需检查槽的深度，冷热水管不能同槽。电热水器一般需固定在承重墙上，如情况特殊，固定在非承重墙上要做固定支架，且顶层要有足够位置做固定支架，需提前与热水器厂家进行沟通，以便确定热水器出水口的位置。

本帖最后由 猪你的鼻子没孔 于 16-4-24 15:16 编辑

二、卫生间水路改造
卫生间水路改造的内容比较多，洗面盆、马桶、浴缸和洗衣机的安装位置、是否需要热水管都要实现想好，地漏的下水道处理要到位，否则以后会造成返水现象。水表安装位置应方便读数，水表、阀门离墙面的距离要适当，要方便使用和维修。坐便器的进水出口尽量安置在能被坐便器挡住视线的地方。连体坐便器要根据型号来确定出水口的位置，一般要留在马桶下水口正中左方200 mm处。

电路改造
客厅的电路改造
客厅需要安装的电线线路包括电源线、照明线、空调线、电视线、电话线、电脑线、门铃线等。电线的位置需要事先考虑好，做好预留工作，一般来说，就在 沙发的边沿处欲留电话线口，在户门内侧欲留门铃线口，饮水机、加湿器等设备预留电源口，一般情况客厅至少应留5个电源线口。空调，DVD机等不拔插头都处 于待机状态的东西最好装有开关的插座面板，这样不用的时候就直接关掉，不会浪费电。
本帖最后由 猪你的鼻子没孔 于 16-4-24 15:18 编辑

卧室电路改造
卧室电路改造一般包 括电源线、照明线、空调线、电话线和电脑线。床头柜的上方预留电源线口，并采用5孔插线板带开关为宜，可以减少床头灯没开关的麻烦。梳妆台上方应预留电源 接线口（吹风机）；另外考虑梳妆镜上方应有反射灯，在电线盒旁另加装一个开关；卧室灯具最好采用双控开关，一个安装在卧室门外侧，另一个开关安装在床头柜 上侧或床边较易操作部位，这样晚上睡觉时就不用起身去卧室门旁边关。

　　电路施工原则
　　
　　1、开关和插座的安装位置和数量，是布线时应慎重考虑的，原则是宜多不宜少。
　　
　　2、一般情况下，零线为蓝色，火线为红色，地线为黄绿双色线。
　　
　　3、每套住宅进户线截面不应小于10平方毫米，这样对普通家庭来说，灯具用1.5平方毫米的线，开关、插座、接地线用2.5平方毫米就可以了，而对于安装空调等大功率电器的线路则应单独走一路4平方毫米的线路。对于整个线路来说，分支回路的数量也不应过少，一般应该是灯走一路、空调走二路、 插座 走三至四路。这样做的好处是，一旦某一线路发生短路或其他问题时，停电的范围小，不会影响其他几路的正常工作。
　　
　　4、同一房间的开关或插座的高度要一致，一般开关距地1.4米，距门框15~20cm。插座距地30cm为宜。空调挂机插座离地2米以上，柜机插座离地30cm。厨房插座离地1米（厨柜高度约80cm）。台面上的插座：如床头柜、化妆台、厨房等，插座底部宜距离台面10cm。床头双控开关高度85cm左右；壁挂电视电源高度根据空间大小及电视尺寸确定，一般高度为1000-1200MM。
　　
　　5、在布线过程中，要遵循“火线进开关 ，零线进灯头”的原则; 插座 接线要做到“左零N右火L，接地PE在上”或是“上火下零”。
　　
　　为防止儿童触电、用手指触摸或金属物插捅电源孔眼，一定要选用带有保险挡片的安全插座。另外，需经常开关电源的电器，考虑使用带开关的插座。
　　
　　6、客厅照明灯应该分别在进户门前和卧室门前装双控开关（这样晚上要睡觉时，直接回卧室关灯再去睡觉了，不用摸黑找卧室门了）。同理，卧室照明灯应在卧室进门和床头安装双控开关。另外，建议床头灯尽量安装壁灯代替台灯（节约空间）。
　　
　　7、进户口或卫生间口，可考虑安装红外感应灯（晚上回家或起床，不用摸黑找开关）。
　　
　　8、强弱电需弹线开槽，分开敷设（强弱电的间距要在30-50公分），并用冷弯管穿线（冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利）。
　　
　　9、水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地。
　　走顶的线在吊顶或者石膏线里面，检修方便。
　　走墙怕伤害到混凝土层，甚至钢筋，并且避免大面积横向开槽，怕影响墙的承重力。
　　走地的，在检修时就要将地板掀起来。
　　因此，大面积走电，应考虑走顶或走地，若顶面都有吊顶，可优先考虑，否则考虑走地面（卫生间、厨房等考虑走顶）。
　　
　　10、以户为单位应各自设置强弱电箱，配电箱内设动作电流30A的漏电保护器。分路经过空开后，分别控制照明、空调、插座。
　　空开的选择，一般情况下，照明10A，插座16A，柜式空调20A，进户40～60A。

本帖最后由 猪你的鼻子没孔 于 16-4-24 15:24 编辑

　　水路施工原则
　　
　　1、水管尽可能走墙。
　　
　　2、水管用PPR管，管线为红色为热水管，管线为篮色为冷水管。
　　
　　3、PPR水管的规格：水管按照内径大小可以分为20mm，25mm和32mm，其中20mm的比较细了，俗称4分管，25mm是我们俗称的6分管（家装水管建议都用6分管），32mm的一般是进户管用的；按照壁厚，可以分为2.8mm和4.2mm，2.8的是冷水管，4.2的是热水管，一般我们都是用4.2mm厚的。
　　
　　4、冷热水管应左热右冷，冷热水接头间距为15cm，距地1-1.200m。上翻盖洗衣机水口高度1.2M。水盆、菜盆给水口高度45-55cm。
　　
　　5、如果有天然气供应，首选燃气热水器，可供厨房或洗浴用水。若离热水器较远，可考虑单独安装厨宝。

水电补充：
水电改造是隐蔽工程，一但出现问题将会造成很大的损失，是业主在装修过程中最需要注意的项目之一。不管选择装修公司或是水电公司进行水电改造，都需要业主自已严格把关。
本帖最后由 猪你的鼻子没孔 于 16-4-24 15:33 编辑

一、材料把关
首先，要看是否是正规厂家的正规产品最少也要在网上能查到官方的网站。现在水路多见的PP-R水管，品牌更是多如牛毛，业主装修期间选择起来比较困难，遇到这种情况最好先到大的建材超市去看一下都有那些品牌规格都是什么。一般PPR管材是按压力等级分的，主要是以下几种:1.25MPA,1.6MPA是冷水管，2.0MPA,2.5MPA是热水管，压力等级不同，水管的壁厚也不尽相同。当然是压力等级越高，管壁厚度越厚的管材质量越好。
再者，就是电路的PVC线管，一是看是不是阻燃的，再者是看外观光滑程度，最后重要的是看管壁的厚度，因为电路铺设完毕后还要有水泥沙子进场，搬运过程中会损伤线管，如果不懂最好找几个样品比较一下。线材更是复杂，强电弱电品牌繁多，有些需要专业的千分尺才能卡出来真假，主要分辨还是看品牌和线材的外观，这里建议业主到正规的市场去买，而不要一味的图便宜。而且业主在施工签合同前一定要让施工单位详细注明各种材料品牌，型号，规格，壁厚等，越详细越好，不要让他们做口头的承诺，所有的承诺都要落实在文字上面。还有一种分辨材料的小技巧供业主参考一下，就是在其它施工工地上拿几个你认为不错的样品，购买时和其它的几个价位材料去多做做比较。

二、设计把关
业主在装修前最好要对自已的家有一个全局的想法，要弄清楚哪放柜子，哪放电器，大概要用多大的，这样对于水电改是相当的关键啊。 设计过程中水电公司或是装修公司会向您提出各种建议，比如一般是否有双控，哪个地方加插座更方便，灯移到哪里更方便。但最终要业主拿主意，因为每个业主的生活习惯是不一样的，对于别人合适的到您这不一定合适，所以设计定位时一定要考虑充分。
本帖最后由 猪你的鼻子没孔 于 16-4-24 15:34 编辑

说到设计，这里要求业主在开工前就要对室内所要求的电器或是家俱要有所了解，这里重点提醒一下大家需要注意的一些事项：
1）用浴盆还是浴室柜，尺寸多大，能否放的下，这对上下水的位置或是插座是有影响的；
2）是否用淋浴房，是简单的淋浴屏还是封闭式的淋浴房，是否有底座，附近是否有地漏，出水口在什么位置；
3）淋浴出水口一般是左热右冷，间距是15CM，现在一般购买支架式淋浴龙头较多，对出水口要求较高，首先要确保出水口在同一水平线上，还要保证两个出水口在同一水平面上。再者核实砖的具体尺寸，避免出水口留在腰线上。 再者各家业主由于身高不同，所以有时对淋浴的具体高度提出不同要求。比如家里有老人，洗澡时做在小凳子上，淋浴就要留低些；
4）是否移动地漏或增加地漏，切记移动地漏就要抬高地面，如果还想用深水封地漏，地面最少要抬高10CM以上，可采用局部或全部抬高地面方式。另外最好不要在地漏上再增加一个洗衣机地漏，会有返水情况出现。如果是水盆下水移位或增加不会涉及到这个问题。
5）马桶是否移位，马桶移位一般用移位器，但只能移10CM左右，还容易堵，如果非移，可考虑从楼下改管移动马桶下水。另外也可选用挂厕。
6）水盆、浴室柜、马桶是否是壁挂式,如果是需要把下水改成墙排式。
7）浴霸用风暖的还是灯暖的，是否带排风扇。一般灯暖5根电线左右，风暖各家不一样，一般3-8根电线。样式功能不一样，决定了布线根数不同，提前问好商家。
8）洗衣机是否需要热水，有些衣服需要温水洗，这样改水时就要留好冷热出水口。
9）马桶是否是智能的，智能马桶需要引上水管（饮用水管），还要有一电源插座。
10）热水器是用电的还是燃气的，用多少升的，半包式还是外挂式。一般电热水器的出水口是10公分，燃气热水器的出水口在10-25公分之间，这样看是什么型号的，还有就是一般出水口是左热右凉，但万家乐有一款左冷右热的燃气热水器。在施工之前一定要确认清楚。如果厨柜里用小厨宝，要留电源插座。

11）是否用即热式电热水器（洗澡的）或是电烤箱，多大功率的，一般要单独引线，还有如果是老房子，电表是20A的，是不能用这种大功率电器的。
12）开关的高度还是以方便为主，这要看业主的需求，个子高低决定了需求不同，如果业主没有要求，一般就是按原开发商的高度。
13）烟机是欧式、中式还是侧吸，这对插座的要求也是不一样的。
14）是否有软水机、纯水机、净水机，小厨宝、垃圾处理器等，要做好相应的水路和留好相应的电源。
15）是否有镜前灯，高度及镜子的尺寸也要有所考虑。
16）是否有床头灯，要考虑好床的尺寸。
17）电视是否壁挂，要根据床或沙发及主人的高度来确定合理的高度。
建议：设计全程，最好拿个小本子都记录下来，总结比较，找到最适合自已的方案
最后设计这块就是预算的控制，前期最好是和您选定的装修公司或是水电公司把预算的控制范围说好，以防有个别的商家前期用低价揽活，施工中无限制的加项，那样您后期的总款会比预算超出好几倍哦，现在一般正规的水电公司已经提出只要设计方案不变更，前期预算与最后的工程费误差值是在百分之十以内，超出的话业主朋友是可以不付的，为了保险起见，建议大家让您的施工方一定要把这条写入合同，别口头承诺！
